औद्योगिक-ग्रेड एलसीडी डिस्प्ले: 6 प्रमुख उद्योगन के लिए एक व्यावहारिक विनिर्देश गाइड

औद्योगिक-ग्रेड बनाम वाणिज्यिक एलसीडी: अंतर वास्तव मा का लागत है

औद्योगिक-ग्रेड एक इंजीनियरिंग वर्गीकरण है, विपणन लेबल नाहीं। नीचे दिहल गै तालिका नियंत्रित उपभोक्ता वातावरण के लिए बनावा गा पैनलन अऊर वास्तविक - दुनिया के औद्योगिक तैनाती के लिए डिज़ाइन कीन गा पैनलन के बीच माप योग्य अंतर का सारांशित करत है।

डिग्री पर चलै वाला एक वाणिज्यिक मॉनिटर महीनों के भीतर अपनी बैकलाइट का कम कइ देत है। एक 300-निट पैनल सीधे सूरज के रोशनी मा गायब होइ जात है। एक टच इंटरफ़ेस जवन दस्ताने के माध्यम से विफल होत है, एक उत्पादन मंजिल पर एक सुरक्षा समस्या है। वाणिज्यिक अऊर औद्योगिक पैनलन के बीच हार्डवेयर मूल्य अंतर लगभग हमेशा एक उत्पादन प्रणाली या विनियमित उपकरण मा फील्ड विफलता के डाउनस्ट्रीम लागत से छोट होत है। समझबजहाँ वाणिज्यिक-ग्रेड प्रदर्शन बाधा एक व्यावहारिक समस्या बन जात हैसही विकल्प निर्दिष्ट करै के दिशा मा पहिला कदम है।

छह उद्योग जवन औद्योगिक-ग्रेड एलसीडी डिस्प्ले पर निर्भर करत हैं

1. विनिर्माण अऊर औद्योगिक स्वचालन

एचएमआई पैनल, एससीएडीए मॉनिटर अऊर पीएलसी ऑपरेटर टर्मिनल ऊंचा तापमान, हवा मा मौजूद कण, शीतलक धुंध अऊर लगातार कंपन का जोड़त वातावरण मा लगातार चलत हैं। यहि क्षेत्र मा सबसे आम विनिर्देश त्रुटि तापमान सीमा का कम आंकब है: कार्यालय परिस्थितियन के लिए रेट कीन गा एक पैनल - आम तौर पर 0 डिग्री से 50 डिग्री - उत्पादन मंजिल पर समय से पहिले विफल होइ जाई जवन नियमित रूप से गर्मी - उत्पन्न करै वाले उपकरण के पास 55-65 डिग्री तक पहुँच जात है। पीपीई दस्ताने पहनै वाले ऑपरेटरन का टच इंटरफेस के जरूरत होत है जवन विश्वसनीय रूप से प्रतिक्रिया देत है, अऊर परिवेश प्रकाश क्षेत्रन के बीच काफी भिन्न होइ सकत है। के अवलोकन के लिएऔद्योगिक वातावरण के लिए उपलब्ध एलसीडी डिस्प्ले विन्यास, फॉर्म फैक्टरन के एक श्रृंखला सबसे आम एचएमआई अऊर नियंत्रण कक्ष अनुप्रयोगन का संबोधित करत है।

• चमक:300-500 निट्स न्यूनतम; ऊपर से बाढ़ के रोशनी या खिड़कियन के पास ऊँचा
• संचालन तापमान:−20 डिग्री से 70 डिग्री
• सुरक्षा:खुले फैक्ट्री वातावरण के लिए आईपी54 या उच्चतर
• छुअब:प्रतिरोधक या दस्ताने-संगत प्रक्षेपित कैपेसिटिव (पीसीएपी)
• पावर इनपुट:औद्योगिक बिजली आपूर्ति संगतता के लिए विस्तृत-रेंज डीसी (9–36V)

2. चिकित्सा अऊर स्वास्थ्य देखभाल उपकरण

सर्जिकल उपकरण, रोगी मॉनिटर, इन्फ्यूजन पंप इंटरफेस अऊर बिंदु-केयर डायग्नोस्टिक डिवाइस कौनो भी क्षेत्र के कुछ सबसे मांग वाली डिस्प्ले आवश्यकताओं का थोपत हैं। सतह का अस्पताल-ग्रेड एजेंट - आइसोप्रोपाइल अल्कोहल, चतुर्धातुक अमोनियम यौगिक - के साथ बार-बार कीटाणुशोधन से बिना ऑप्टिकल बादल या सतह गिरावट के जीवित रहय का चाही। उच्च-तीव्रता ओवरहेड सर्जिकल लाइटिंग के तहत एंटी-रिफ्लेक्टिव कोटिंग्स आवश्यक हैं। बाँझ प्रक्रियात्मक सेटिंग्स मा, दस्ताने-स्पर्श कार्यक्षमता गैर--परक्राम्य है।

डिजाइन चरण मा अक्सर अनदेखा कीन जाय वाला एक बिंदु: एलसीडी मॉड्यूल खुद चिकित्सा उपकरण प्रमाणन नाहीं रखत है। आईईसी 60601-1 अनुपालन तैयार उत्पाद पर लागू होत है। डिस्प्ले का पहिला दिन से ही उ अनुपालन पथ का ध्यान मा रखत हुए चुना अऊर दस्तावेजीकरण कीन जाय का चाही - एक आपूर्तिकर्ता ईएमसी परीक्षण रिपोर्ट या सामग्री घोषणा तैयार करै में असमर्थ है, समीक्षा चरण मा प्रमाणन मा देरी या पटरी से उतर जाई, जवन कि सही आपूर्तिकर्ता का जल्दी चुनै के तुलना मा काफी अधिक महंगा समस्या है।

• चमक:विविध नैदानिक ​​प्रकाश स्थिति के लिए 400-700 निट्स
• सतह उपचार:शराब-प्रतिरोधी, एंटी-स्थिर, एंटी-रिफ्लेक्टिव
• छुअब:दस्ताना-संगत कैपेसिटिव; नैदानिक ​​इंटरफेस के लिए सटीक नंगे-हाथ कैपेसिटिव
• सुरक्षा:तरल पदार्थ या सफाई एजेंटन के संपर्क मा आवै वाले उपकरणन के लिए आईपी65-रेटेड फ्रंट पैनल
• दस्तावेज़ीकरण:पैनल आपूर्तिकर्ता से आवश्यक पूर्ण ईएमसी परीक्षण रिपोर्ट अऊर आरओएचएस सामग्री घोषणा

3. वाहन-माउंट अऊर परिवहन प्रणाली

बेड़ा टेलीमैटिक्स पैनल, ड्राइवर जानकारी डिस्प्ले, इन-कैब डायग्नोस्टिक सिस्टम अऊर रेलवे एचएमआई इंटरफेस एक मौलिक चुनौती साझा करत हैं: सूरज के रोशनी पठनीयता। बादल छाए दिन के रोशनी मा वाहन कैब मा 400-निट डिस्प्ले पढ़ब मुश्किल है; सीधे गर्मी के धूप मा, ई प्रभावी ढंग से गायब होइ जात है। एकै पैनल का जाड़ा के सुबह के स्टार्टअप पर −30 डिग्री अऊर गर्मी मा खड़ी कैब के अंदर 80 डिग्री तक भी जीवित रहय का चाही - एक थर्मल स्विंग जवन अधिकांश वाणिज्यिक हार्डवेयर का खतम करत है। कंपन एक तीसरा विफलता आयाम जोड़त है: ढीले कनेक्टर, फटे सोल्डर जोड़ अऊर विघटित स्पर्श परत लगातार यांत्रिक कंपन वाले वाहनन मा आम हैं। आईएसओ 16750-3 प्रासंगिक ऑटोमोटिव पर्यावरण परीक्षण बेंचमार्क प्रदान करत है। आवश्यकता वाले आवेदनन के लिएउच्च-यातायात परिस्थितियन मा टिकाऊ आउटडोर टचस्क्रीन प्रदर्शन, वही चमक अऊर आईपी सुरक्षा आवश्यकता लागू होत हैं।

• चमक:700-1,000 निट्स न्यूनतम; सूरज के रोशनी के सीधे संपर्क मा आवै वाले पैनलन के लिए 1,500 निट्स
• संचालन तापमान:चरम जलवायु तैनाती के लिए −30 डिग्री से 80 डिग्री या व्यापक
• कंपन अऊर झटका:आईएसओ 16750-3 या समकक्ष परिवहन मानक के अनुसार परीक्षण कीन गा है
• सुरक्षा:कैब-माउंट पैनल के लिए आईपी65; पूरी तरह से उजागर प्रतिष्ठानन के लिए आईपी67
• ऊपरी भाग:फैला हुआ एंटी-चकाचौंध या एंटी-रिफ्लेक्टिव कोटिंग

4. तेल, गैस अऊर खनन

पाइपलाइन निगरानी स्टेशन, अपतटीय नियंत्रण कक्ष अऊर भूमिगत खनन उपकरण −40 डिग्री से 85 डिग्री तक तापमान के उतार-चढ़ाव, लगातार धूल अऊर नमी, लगातार कंपन अऊर कुछ क्षेत्रन मा, संभावित विस्फोटक वातावरण का सामना करत हैं। वर्गीकृत खतरनाक क्षेत्रन मा स्थापित उपकरणन के लिए - अपस्ट्रीम तेल अऊर गैस, रासायनिक प्रसंस्करण अऊर कुछ खनन संचालन मा आम हैं -एटीएक्स निर्देशयूरोप मा (अंतरराष्ट्रीय स्तर पर आईईसीएक्स) अंतिम उत्पाद असेंबली के लिए एक कानूनी आवश्यकता है। डिस्प्ले मॉड्यूल स्तर पर घटक चयन का डिजाइन के शुरुआत से ही अनुपालन पथ का समर्थन करै का चाही। यहि क्षेत्र मा उपकरण आमतौर पर 10 से 15 साल तक चलत हैं, अऊर वही कठोर पर्यावरणीय मानक रक्षा अनुप्रयोगन मा लागू होत हैं, जहां MIL-STD-810 परीक्षण आगे विनिर्देश आवश्यकताओं का जोड़त है।

• संचालन तापमान:बाहरी अऊर भूमिगत प्रतिष्ठानन के लिए −40 डिग्री से 85 डिग्री
• सुरक्षा:डूबने के जोखिम या उच्च - दबाव धोने के लिए आईपी 67 या आईपी 68
• खतरनाक क्षेत्र अनुपालन:लागू क्षेत्रन के लिए एटीईएक्स/आईईसीईएक्स- संगत घटक चयन
• चमक:500-1,000 निट्स स्थापना प्रकाश व्यवस्था के आधार पर
• जीवन चक्र:10-15 साल के उपकरण जीवन काल पुष्टि कीन गा दीर्घकालिक पैनल उपलब्धता का एक परिचालन आवश्यकता बनावत है

5. खुदरा कियोस्क अऊर स्वयं-सेवा टर्मिनल

सेल्फ-सर्विस कियोस्क, पीओएस टर्मिनल, टिकटिंग मशीन अऊर होटल चेक-इन सिस्टम अब नियमित रूप से औद्योगिक-ग्रेड पैनल - का अत्यधिक पर्यावरणीय परिस्थितियन के लिए नाहीं, बल्कि संचालन के समय के लिए निर्दिष्ट करत हैं। एक कियोस्क जवन प्रति दिन 14 से 16 घंटा, प्रति वर्ष 365 दिन चलत है, सालाना लगभग 5,000 से 6,000 परिचालन घंटे जमा करत है। उ कर्तव्य चक्र के एक अंश के लिए रेट कीन गा उपभोक्ता-ग्रेड बैकलाइट वाणिज्यिक तैनाती के पहिला साल के भीतर स्पष्ट रूप से गिर जात हैं। सार्वजनिक प्रतिष्ठानन मा एंटी-तोड़फोड़ सतह उपचार मायने रखत है, अऊर आईपीएस पैनल टीएन विकल्पन के तुलना मा व्यापक दृश्य कोणन मा रंग सटीकता बनाए रखत हैं - जब ग्राहक अलग-अलग ऊंचाई अऊर कोण से आवत हैं। हमार अन्वेषण कराकियोस्क डिस्प्ले रेंजअउरस्वयं-सेवा टर्मिनल विन्यास, या देखौपूरा स्वयं-सेवा कियोस्क परिनियोजन गाइडविस्तृत स्थापना अऊर चयन मार्गदर्शन के लिए।

• चमक:चमकदार खुदरा अऊर पारगमन वातावरण के लिए 500-700 निट्स
• छुअब:एंटी-वैंडल सतह उपचार के साथ अनुमानित कैपेसिटिव
• सुरक्षा:स्पिल अऊर सफाई एजेंटन के खिलाफ आईपी54 फ्रंट पैनल न्यूनतम
• देखै का कोण:पठनीयता का सामना करै वाले व्यापक-कोण ग्राहक-के लिए आईपीएस पैनल पसंद कीन जात है
• जीवन चक्र:स्पेयर पार्ट्स निरंतरता के लिए 5+ साल पुष्टि कीन गा उपलब्धता

6. कृषि अऊर औद्योगिक आईओटी

सटीक सिंचाई नियंत्रक, पशुधन निगरानी टर्मिनल अऊर आईआईओटी एज नोड्स अक्सर सीमित सेवा पहुंच के साथ दूरस्थ स्थानन मा काम करत हैं, जेहिसे दीर्घकालिक विश्वसनीयता - सालन मा बन जात है, न कि महीना - प्राथमिक डिजाइन चालक। कृषि उपकरण तापमान के चरम सीमा, धूल, नमी अऊर कंपन का सामना करत हैं। सौर या बैटरी बिजली पर चलै वाले आईआईओटी नोड्स वास्तविक आवश्यकताओं के सूची मा कम स्टैंडबाय बिजली खपत जोड़त हैं। सात से दस साल के उपकरण सेवा जीवन का मतलब है कि पैनल उपलब्धता प्रतिबद्धता वास्तविक परिचालन वजन रखत है।एकीकृत स्मार्ट एलसीडी डिस्प्ले समाधानमजबूत पर्यावरण रेटिंग्स के साथ शक्ति-कुशल डिजाइन का संयोजन सटीक कृषि अऊर आईआईओटी बुनियादी ढांचे मा तेजी से आम है।

• संचालन तापमान:समशीतोष्ण क्षेत्रन के लिए −20 डिग्री से 70 डिग्री; चरम जलवायु के लिए व्यापक
• सुरक्षा:फ़ील्ड- तैनात उपकरणन के लिए IP65 न्यूनतम
• छुअब:कृषि पीपीई वातावरण के लिए संगत दस्ताना-
• सक्ती\\बूत:सौर या बैटरी-संचालित अनुप्रयोगन के लिए कुशल डीसी इनपुट
• जीवन चक्र:7-10 साल के सेवा जीवन के लिए पुष्टि कीन गा दीर्घकालिक पैनल उपलब्धता के आवश्यकता होत है

एलसीडी विनिर्देशन का अपने अनुप्रयोग से कैसे मिलान करैं

सही डिस्प्ले कैटलॉग मा सबसे फीचर-पूर्ण विकल्प नाहीं है - ई उहै है जेकर विनिर्देश वास्तविक ऑपरेटिंग वातावरण के साथ संरेखित होत हैं। क्रम मा पांच निर्णयन के माध्यम से काम करै से सबसे आम अऊर महंगा विनिर्देश त्रुटियन का रोका जात है।

चरण 1: कौनो भी उत्पाद का मूल्यांकन करै से पहिले संचालन वातावरण का दस्तावेजीकरण करा।तापमान सीमा, धूल अऊर नमी के संपर्क, कंपन स्तर अऊर परिवेश प्रकाश स्थिति अधिकांश विनिर्देश निर्णयन का चलावत हैं। एक बार दस्तावेजीकरण होए के बाद, हर आपूर्तिकर्ता दावा का मौखिक धारणा के बजाय लिखित आवश्यकता के खिलाफ मूल्यांकन कीन जा सकत है - अऊर उ दस्तावेज उत्पाद के जीवन के लिए इंजीनियरिंग निर्णय के रक्षा करत है।

चरण 2: वास्तविक प्रकाश स्थिति के आधार पर चमक सेट करा, न कि सबसे अच्छा - मामला धारणा।इनडोर नियंत्रित वातावरण मा आम तौर पर 300-500 निट्स के जरूरत होत है। मजबूत परिवेश रोशनी - खुदरा फर्श, खिड़कियन के पास कारखाना क्षेत्र, वाहन कैब - आम तौर पर 500-800 निट्स के आवश्यकता होत है। सीधा सूरज के रोशनी कम से कम 1,000 निट्स के मांग करत है। अनुप्रयोगन के लिए जहाँ चमक के साथ-साथ पैनल फॉर्म फैक्टर मायने रखत है, बीच तुलनाएलसीडी अऊर एलईडी बार स्क्रीन फॉर्मेटप्रासंगिक व्यापार-बंदन का कवर करत है।

चरण 3: वास्तविक संचालकन अऊर परिस्थितियन से मेल खावै के लिए स्पर्श प्रौद्योगिकी चुनौ।प्रतिरोधी स्पर्श दस्ताने, गीले हाथन अऊर स्टाइलस - के साथ काम करत है जवन गंदा या पीपीई-आवश्यक वातावरण मा विश्वसनीय है, लेकिन एकल-स्पर्श तक सीमित है। प्रक्षेपित कैपेसिटिव (पीसीएपी) दस्ताने-संगत सतह विकल्पन के साथ बेहतर छवि स्पष्टता अऊर बहु-स्पर्श समर्थन प्रदान करत है, लेकिन भारी संदूषण के तहत कम विश्वसनीय है। हमार गाइडकौन से परिदृश्य अलग-अलग टचस्क्रीन तकनीक के लिए सबसे अच्छा सूट करत हैंयहि निर्णय के लिए एक व्यावहारिक शुरुआती ढाँचा प्रदान करत है।

चरण 4: प्रतिबद्धता से पहिले दीर्घकालिक आपूर्ति उपलब्धता का सत्यापित करा।लॉन्च के 12 से 18 महीना के भीतर उपभोक्ता पैनल अक्सर बिना चेतावनी के बंद कर दीन जात हैं। औद्योगिक उपकरण एक दशक या ओसे अधिक समय तक चलत है। सीधे पूछौ: प्रतिबद्ध उत्पाद जीवन चक्र का है, जीवन अधिसूचना विंडो का अंत - का है, अऊर का अंतिम-समय-खरीद प्रावधान है? पैमाने पर बी 2 बी खरीद निर्णयन के लिए, कैसेबी 2 बी कियोस्क डिस्प्ले खरीद अऊर अनुकूलनजीवन चक्र दस्तावेज़ीकरण आवश्यकताओं सहित - काम करत है - यथार्थवादी अपेक्षाओं का सेट करत है।

चरण 5: अनुपालन चरण मा नाहीं, डिजाइन चरण मा प्रमाणन आवश्यकताओं का पहचान करा।चिकित्सा उत्पादन का डिस्प्ले आपूर्तिकर्ता से आईईसी 60601-1 दस्तावेज के जरूरत है। खतरनाक-क्षेत्र उपकरणन के लिए एटीईएक्स या आईईसीईएक्स दस्तावेज़ीकरण के आवश्यकता होत है। सीई, एफसीसी अऊर यूएल प्रमाणन का मौजूदा आपूर्तिकर्ता परीक्षण रिपोर्टन के खिलाफ जल्दी क्रॉस-रेफरेंस कीन जाय का चाही। अनुपालन समीक्षा चरण मा दस्तावेज़ीकरण अंतराल का पता लगावै मा डिजाइन मा रोकै से काफी अधिक लागत आवत है। हमारपूरा प्रदर्शन उत्पाद श्रृंखलामॉडल के अनुसार उपलब्ध प्रमाणन सूचीबद्ध करत है।

अक्सर पूछे जाने वाले प्रश्न

एक आउटडोर औद्योगिक डिस्प्ले के लिए न्यूनतम आईपी रेटिंग का है?

आईपी65 धूल के खिलाफ अऊर कौनो भी दिशा से प्रक्षेपित पानी के खिलाफ पूरा सुरक्षा प्रदान करत है - बारिश या नियमित नली-डाउन सफाई के संपर्क मा आवै वाले बाहरी पैनलन के लिए व्यावहारिक फर्श विनिर्देश। आईपी67 अस्थायी डुबकी तक सुरक्षा का विस्तार करत है, जवन समुद्री अनुप्रयोगन अऊर उच्च - दबाव वाशडाउन के साथ खाद्य प्रसंस्करण वातावरण के लिए उपयुक्त है। अतिरिक्त सुरक्षात्मक बाड़े के बिना कौनो भी बाहरी स्थापना के लिए, आईपी 65 का लक्ष्य नाहीं, बल्कि न्यूनतम स्वीकार्य विनिर्देश के रूप मा माना जाय।

का औद्योगिक वातावरण मा वाणिज्यिक मॉनिटर का उपयोग कीन जा सकत है?

नियंत्रित तापमान, मानक संचालन घंटे अऊर न्यूनतम धूल या नमी के जोखिम के साथ हल्का-ड्यूटी अनुप्रयोगन के लिए, वाणिज्यिक हार्डवेयर पर्याप्त होइ सकत है। तापमान चरम, निरंतर 24/7 संचालन, महत्वपूर्ण कंपन, या नियमित धोवै वाले वातावरण मा, वाणिज्यिक प्रदर्शन आम तौर पर एक औद्योगिक प्रणाली के एकल उत्पाद पीढ़ी का पूरा करै से पहिले विफल हो जात हैं। एक वाणिज्यिक अऊर एक औद्योगिक पैनल के बीच लागत अंतर शायद ही कभी उत्पादन या विनियमित संदर्भ मा अनियोजित डाउनटाइम के जोखिम का सही ठहरावत है।

औद्योगिक उपयोग के लिए प्रतिरोधक अऊर कैपेसिटिव स्पर्श के बीच व्यावहारिक अंतर का है?

प्रतिरोधक पैनल दस्ताने वाली उंगलियन, गीले हाथन अऊर गंदे, गीले, या पीपीई-आवश्यक वातावरण मा विश्वसनीय स्टाइलस - का जवाब देत हैं, लेकिन एकल-स्पर्श तक सीमित हैं। प्रक्षेपित कैपेसिटिव पैनल उपलब्ध दस्ताने- संगत सतह के साथ बेहतर छवि स्पष्टता अऊर बहु-स्पर्श समर्थन प्रदान करत हैं, लेकिन भारी संदूषण के प्रति अधिक संवेदनशील हैं। साफ कमरा, चिकित्सा, या ग्राहक- का सामना करै वाले अनुप्रयोगन के लिए, कैपेसिटिव आम तौर पर सही विकल्प है; बाहरी क्षेत्र के उपयोग, निर्माण अऊर उच्च - संदूषण वातावरण के लिए, प्रतिरोधक अधिक भरोसेमंद है।

औद्योगिक-ग्रेड एलसीडी बैकलाइट आम तौर पर कब तक चलत हैं?

औद्योगिक-ग्रेड बैकलाइट असेंबली आम तौर पर 50,000 घंटे या ओसे अधिक के लिए रेट कीन जात हैं। दैनिक संचालन के आठ घंटे मा, ई लगभग 17 साल के बैकलाइट सेवा जीवन मा अनुवादित होत है। स्थापित औद्योगिक एलसीडी निर्माताओं से पैनल-स्तरीय उपलब्धता आम तौर पर पांच साल या ओसे अधिक के लिए प्रतिबद्ध होत है, औपचारिक अंत--जीवन अधिसूचना अवधि के साथ अंतिम-खरीद योजना - उपभोक्ता के ऊपर एक सार्थक लाभ - उपभोक्ता के ऊपर एक सार्थक लाभ प्रदान करत है, जेहिका पैनल के बिना दुई साल के बंद नाइ कीन जा सकत है लॉन्च।

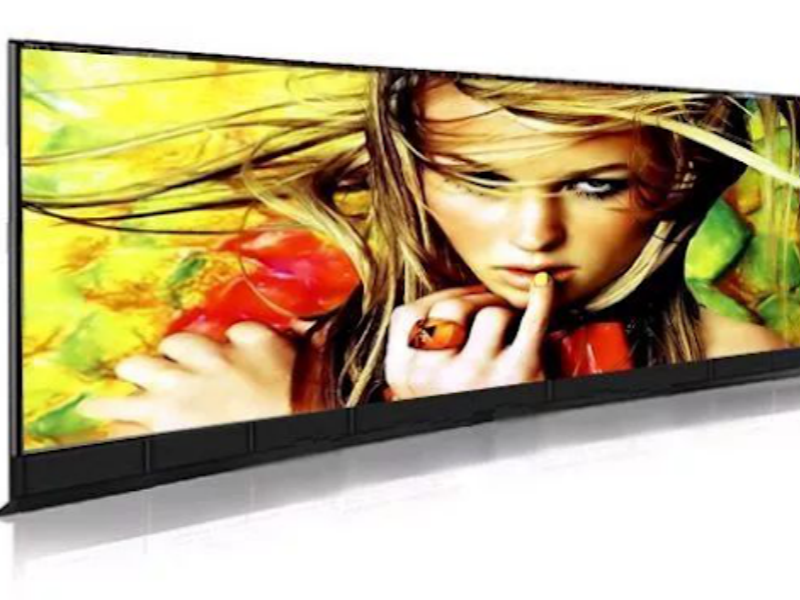

यदि आप डिस्प्ले विनिर्देश निर्णय के सुरुआती चरण मा हैं,सीधे पहुँचौअपने आवेदन विवरण अऊर संचालन वातावरण आवश्यकताओं के साथ। गैर--मानक फॉर्म फैक्टर अनुप्रयोगन के लिए, हमारबार-आकार के एलसीडी स्क्रीन रेंजशेल्फ-एज, वाहन डैशबोर्ड अऊर इंस्ट्रूमेंटेशन इंस्टॉलेशन के अनुकूल विन्यास का कवर करत है जेका मानक कैटलॉग पैनल संबोधित नाहीं करत हैं।
